Trabajar en Arica obliga a lidiar con el contraste entre la aridez extrema del desierto costero y la humedad salina que sube por capilaridad desde el océano. Las arcillas expansivas del valle de Azapa y los limos cementados con sales en los faldeos del Morro reaccionan de forma impredecible ante el agua, por eso medir la permeabilidad en campo con ensayos Lefranc y Lugeon no es opcional: es la herramienta que anticipa si una excavación se convertirá en un problema de estabilidad o si un sistema de drenaje realmente funcionará bajo las condiciones particulares de esta zona donde el río San José solo corre esporádicamente. Antes de definir la cimentación definitiva conviene complementar el perfil geotécnico con un ensayo de penetración CPT para contrastar la estratigrafía en continuo, sobre todo cuando aparecen intercalaciones de cenizas volcánicas en la Pampa del Tamarugal que cortan el flujo subterráneo.
En Arica, un valor de Lugeon mayor a 5 UL en la formación rocosa del Morro exige reconsiderar el diseño de inyecciones antes de avanzar con la fundación.
Metodología y alcance
Contexto geotécnico local

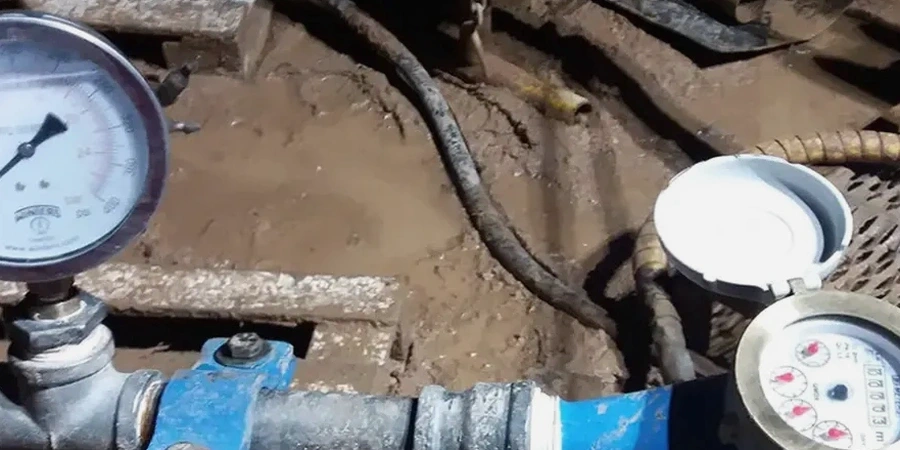

El equipo para Lugeon en Arica lleva doble obturador neumático con packer de alta fricción, porque la roca fracturada del sector El Laucho tiende a descomprimirse en cuanto se retira el trépano. Si el packer no sella bien, el agua se fuga por el espacio anular, las lecturas de caudal se falsean y se subestima la permeabilidad real del macizo, lo que deriva en un diseño de drenaje insuficiente. Para Lefranc en los sedimentos finos del valle, usamos piezómetro Casagrande con celda de carga diferencial para no depender del nivel freático superficial que en Arica fluctúa apenas 0.4 m entre la época seca y el invierno altiplánico. El riesgo más concreto es no haber ejecutado estos ensayos cuando aparece una napa colgada en la terraza costera: el agua atrapada entre costras salinas genera presiones de poro que reducen la capacidad portante del suelo de fundación sin que sea evidente desde la superficie.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia.sbs
Normas de referencia
NCh3171, NCh1508, NCh2369
Servicios técnicos vinculados
Ensayo Lefranc en suelo
Medición de permeabilidad puntual en sondeos rotativos o calicatas con carga constante o variable, aplicable a limos, arenas y gravas finas presentes en el cono aluvial del río Aconcagua.
Ensayo Lugeon en roca
Inyección de agua a presión controlada en tramos aislados del macizo rocoso para cuantificar la fracturación y estimar el flujo en litros por minuto por metro.
Perfil de permeabilidad combinado
Secuencia Lefranc-Lugeon en un mismo sondeo cuando la columna estratigráfica pasa de suelo granular a roca meteorizada, frecuente en los cerros isla de Arica.
Parámetros típicos
Preguntas comunes
¿En qué tipo de terreno se aplica el ensayo Lefranc en lugar del Lugeon?
El Lefranc se aplica en suelos granulares o cohesivos por encima del techo rocoso, mientras que el Lugeon está diseñado para macizos rocosos fracturados. En Arica, la transición entre ambos suele darse alrededor de los 8 a 15 metros de profundidad cuando el perfil pasa de arenas limosas a la roca sedimentaria de la formación El Morro.
¿Cuánto cuesta un ensayo de permeabilidad Lefranc o Lugeon en Arica?
El costo varía según la profundidad del tramo a ensayar y la accesibilidad del sondeo. En Arica, los valores de referencia para un ensayo individual oscilan entre $317.000 y $492.000, incluyendo el informe con curvas caudal-presión y el cálculo del coeficiente de permeabilidad.
¿Cómo influye la salinidad del agua en la medición de permeabilidad en Arica?
La salinidad modifica la viscosidad y densidad del fluido de ensayo, lo que puede alterar el caudal registrado. En los sectores cercanos a la desembocadura del río San José, donde la cuña salina es marcada, se corrige el valor de k usando la temperatura y conductividad eléctrica del agua de inyección para no sobrestimar la permeabilidad.
¿Qué normativa chilena regula los ensayos Lefranc y Lugeon?
La NCh3171 establece los procedimientos para la medición de permeabilidad en suelos, mientras que para el ensayo Lugeon en roca se siguen las recomendaciones de la ISRM adaptadas por las guías de la Sociedad Chilena de Geotecnia. Los informes se emiten bajo un sistema de gestión acreditado ISO 17025 en los parámetros hidráulicos correspondientes.
¿Qué profundidad máxima alcanzan estos ensayos en la zona de Arica?
En condiciones estándar trabajamos hasta 60 metros con equipo de doble obturador neumático. Para proyectos de túneles en la carretera Panamericana que cruza el sector de Chaca, se puede extender la profundidad con packers reforzados y líneas de inyección de alta presión, siempre que el sondeo mantenga la estabilidad de paredes. Ver más.
