La normativa chilena NCh433, en conjunto con la NCh1508, establece la clasificación sísmica del subsuelo como paso previo a cualquier proyecto de edificación en el norte. En Arica, la combinación de terrazas marinas cuaternarias, depósitos eólicos y la cercanía al sistema de fallas activas vuelve indispensable un perfil de velocidad de ondas de corte (Vs) que supere la simple interpolación de sondajes. La tomografía sísmica de refracción y reflexión resuelve esa necesidad porque entrega una imagen continua del subsuelo: identifica la profundidad del basamento rocoso, mapea paleocanales rellenos de material aluvial y detecta variaciones laterales de rigidez que una calicata aislada jamás capturaría. Para obra vial o portuaria en el borde costero, donde los sedimentos finos saturados pueden superar los 30 metros de espesor, combinamos este método con un ensayo CPT que calibra la resistencia de punta contra los valores de velocidad sísmica, logrando un modelo geotécnico robusto sin necesidad de multiplicar perforaciones.
Un perfil tomográfico bien calibrado en Arica reduce la incertidumbre del modelo geotécnico hasta un 40% frente a campañas basadas solo en sondajes puntuales.
Metodología y alcance
Contexto geotécnico local
El desarrollo urbano de Arica se consolidó sobre las terrazas litorales del Pleistoceno, modeladas por ciclos de transgresión marina y posterior erosión eólica. Esa historia geológica dejó un subsuelo heterogéneo donde lentes de arena suelta se intercalan con costras salinas cementadas, y donde la profundidad de la roca fresca puede variar más de 20 metros en distancias de 100. Una campaña geotécnica que omita la tomografía sísmica en estos depósitos corre el riesgo de subestimar la amplificación sísmica local, porque la velocidad de onda de corte en los primeros 30 metros (Vs30) puede cambiar abruptamente entre un perfil tipo C y un perfil tipo E de la NCh433. Las consecuencias van desde el diseño de un factor de amplificación erróneo hasta asentamientos diferenciales post-sismo en estructuras apoyadas sobre rellenos no detectados. En zonas próximas al valle de Azapa, la presencia de paleocanales colmatados con sedimentos orgánicos y arenas finas saturadas constituye un escenario potencial de licuefacción que solo una tomografía de alta resolución, calibrada con ensayos de penetración, puede delimitar con precisión antes de la excavación.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia.sbs
Normas de referencia
NCh433 Of.1996 Mod.2009 - Diseño sísmico de edificios, NCh1508 - Prospección geofísica de superficie por métodos sísmicos, NCh2369 Of.2003 - Diseño sísmico de estructuras e instalaciones industriales, NCh3171 - Diseño estructural - Cargas de viento y sismo para estructuras distintas a edificios
Servicios técnicos vinculados
Tendido y adquisición sísmica 2D
Líneas de refracción con 24 o 48 geófonos, fuente de impacto normalizada y registro de primera llegada. Incluye análisis de velocidades aparentes y corrección por topografía en laderas.
Procesamiento tomográfico e inversión
Inversión de tiempos de viaje por trazado de rayos (algoritmo iterativo) para obtener secciones de iso-velocidad Vp y Vs con celdas de 0.5 a 1 metro de resolución lateral.
Interpretación geotécnica integrada
Correlación de perfiles sísmicos con sondajes SPT, CPT o calicatas para asignar parámetros de resistencia y deformabilidad a cada unidad geofísica identificada en el perfil.
Perfil Vs30 y clasificación sísmica NCh433
Cálculo de la velocidad media de onda de corte en los primeros 30 metros según la metodología de la NCh433, con trazado del perfil de suelo equivalente para el diseño estructural.
Parámetros típicos
Preguntas comunes
¿Cuánto cuesta una campaña de tomografía sísmica en Arica?
El costo de un perfil tomográfico de refracción en Arica oscila entre $1.150.000 y $2.616.000, dependiendo de la longitud total del tendido, el número de canales del sismógrafo y si se requiere fuente de energía acelerada para alcanzar profundidades mayores a 40 metros. La cifra incluye adquisición en terreno, procesamiento con inversión tomográfica e informe interpretativo con perfil Vs30.
¿Qué diferencia hay entre refracción y reflexión en una tomografía sísmica?

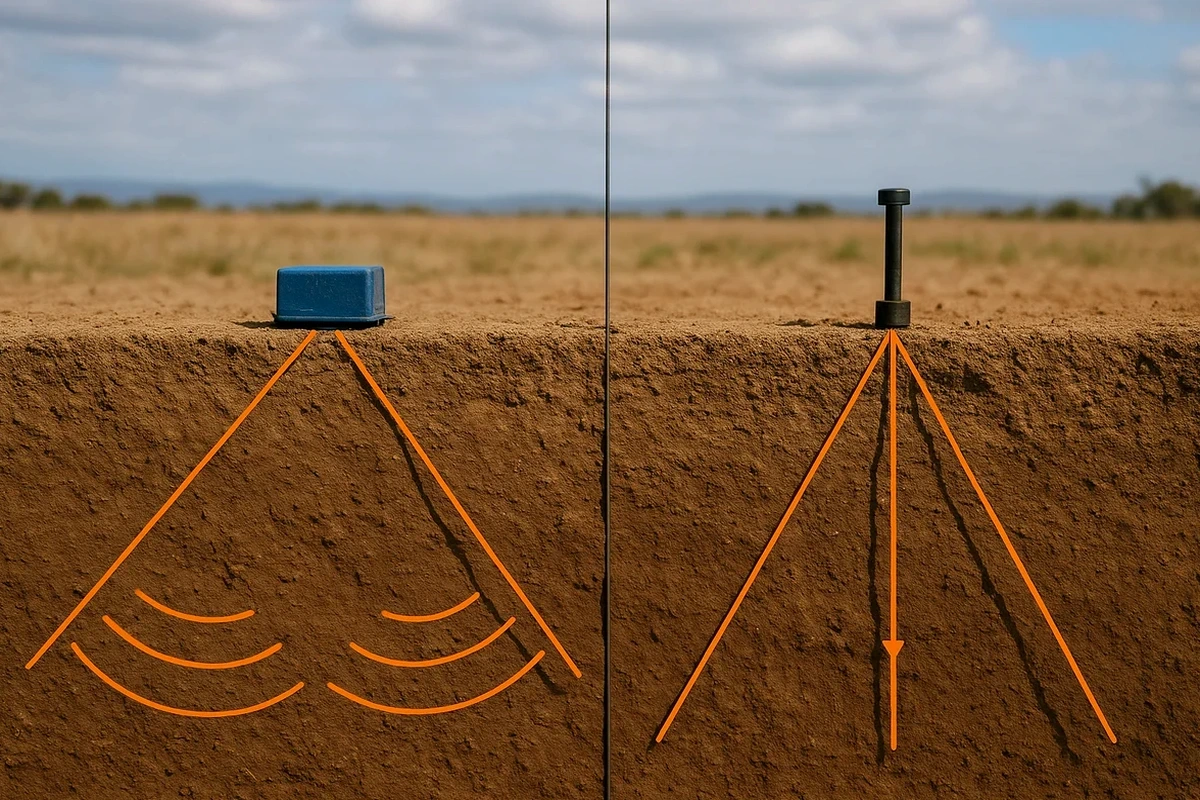

La refracción sísmica usa las ondas que viajan por la interfaz entre capas y emergen a superficie (primera llegada); es robusta para definir el basamento rocoso y capas donde la velocidad aumenta con la profundidad. La reflexión sísmica registra ondas que rebotan en contrastes de impedancia acústica y es más sensible a capas delgadas o inversiones de velocidad, como lentes de arena suelta bajo un estrato cementado, situación común en las terrazas de Arica.
¿Qué norma chilena regula la prospección sísmica para estudios geotécnicos?
La NCh1508 establece los requisitos para la prospección geofísica de superficie por métodos sísmicos, incluyendo la adquisición, el procesamiento y la presentación de resultados. Para la clasificación sísmica del terreno de fundación se aplica la NCh433, que define los tipos de suelo A, B, C, D y E en función de la velocidad de onda de corte promedio en los primeros 30 metros (Vs30).
¿Se puede hacer tomografía sísmica en zonas urbanas con ruido ambiental?
Sí, la técnica de refracción con fuente impulsiva (martillo o caída de peso) genera una señal de alta energía en un intervalo muy corto, lo que permite discriminar las primeras llegadas incluso con ruido de tráfico moderado. En el casco urbano de Arica se programa la adquisición en horarios de menor actividad, se aumenta el número de apilamientos por disparo y se aplican filtros de frecuencia para atenuar el ruido ambiental de baja coherencia.
