En Arica, el contraste entre el sustrato rocoso de los faldeos del Morro y los sedimentos salinos del valle de Azapa genera condiciones de resistividad que cambian en pocos metros. Muchas veces vemos que un proyecto de subestación o una fundación industrial se diseña sin una prospección geoeléctrica previa, asumiendo valores de resistividad que no se sostienen cuando aparece un lente de arcilla conductiva a tres metros de profundidad. El sondeo vertical eléctrico permite mapear esa variación en profundidad sin perforar, entregando un perfil de capas que orienta tanto el diseño de mallas de tierra como la interpretación del subsuelo para cimentaciones. Trabajamos con arreglos Schlumberger y Wenner, adaptando la apertura electródica a la geología costera de la XV Región, y procesamos los datos con curvas de resistividad aparente calibradas según la norma NCh1508 para estudios de puesta a tierra.
Un SEV bien ejecutado en suelos salinos permite optimizar la malla de tierra y evitar costos innecesarios en cobre de alta sección.
Metodología y alcance
Contexto geotécnico local
Arica está a 18° de latitud sur y su historia sísmica incluye el terremoto de 1868, con una magnitud estimada de 9.0 Mw que generó destrucción masiva y un tsunami que arrasó la costa. La actualización de la peligrosidad sísmica obliga a que toda instalación esencial cuente con un sistema de puesta a tierra verificado, y la resistividad del terreno es el dato de entrada para ese diseño. Omitir un SEV en suelos con variabilidad lateral, como los que se encuentran entre el borde costero y el inicio del desierto, implica riesgo de que la malla no disipe la corriente de falla dentro de los límites de seguridad que exige la NCh2369. Además, en terrenos con presencia de rellenos antrópicos no controlados, comunes en la periferia urbana, la resistividad puede ser errática y requerir sondeos paramétricos adicionales para validar el modelo unidimensional antes de la construcción.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia.sbs
Normas de referencia
NCh1508 - Puesta a tierra para instalaciones eléctricas, NCh433.Of1996 Mod.2009 - Diseño sísmico de edificios, NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, NCh3171 - Métodos de prospección geofísica
Servicios técnicos vinculados
Sondeo Eléctrico Vertical para puesta a tierra

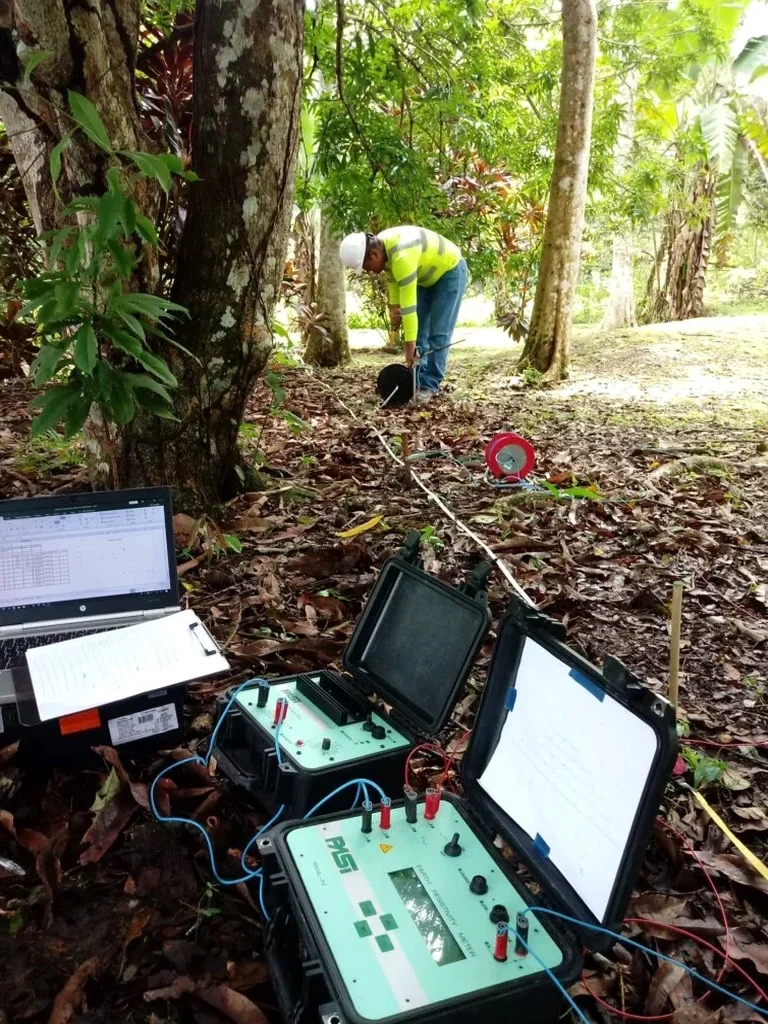

Ejecutamos SEV con dispositivo Schlumberger en el punto exacto donde se proyecta la malla. El informe incluye el modelo de capas, la resistividad equivalente del terreno y recomendaciones para el cálculo del sistema de puesta a tierra según NCh1508. Aplicable a subestaciones, plantas fotovoltaicas y estaciones de telecomunicaciones en la zona desértica de Arica.
Perfilaje de resistividad para estudios geotécnicos
Realizamos tendidos lineales con arreglo Wenner para detectar contactos entre unidades geológicas, profundidad del basamento rocoso y zonas de saturación diferencial. Útil en la fase de anteproyecto de fundaciones, cortes en laderas y evaluación de estabilidad de terrenos salinos en el valle de Azapa.
Parámetros típicos
Preguntas comunes
¿En qué tipo de suelo de Arica la resistividad eléctrica entrega datos más confiables?
Los suelos granulares secos del desierto costero, como las arenas eólicas del sector de Chinchorro, muestran contrastes de resistividad muy marcados que facilitan la interpretación de capas. En suelos arcillosos salinos del valle, la señal es más conductiva y puede requerir una calibración con datos de perforación para afinar el modelo.
¿Cuánto cuesta un sondeo eléctrico vertical en Arica?
El precio varía entre $343.000 y $520.000, dependiendo de la profundidad de investigación requerida y la accesibilidad del punto de medición. Un SEV para una malla de puesta a tierra residencial o industrial pequeña se sitúa en el rango inferior, mientras que perfiles más profundos o en terrenos de difícil acceso alcanzan el rango superior.
¿Qué norma chilena regula los estudios de resistividad para puesta a tierra?
La NCh1508 establece los criterios para el diseño y medición de sistemas de puesta a tierra, incluyendo la determinación de la resistividad del terreno mediante el método de Wenner o Schlumberger. Nuestro laboratorio sigue los procedimientos de esa norma y procesa los datos con software de inversión 1D validado. Ver más.
